Smart og brugervenligt indeklima præger VAT83 i Søborg

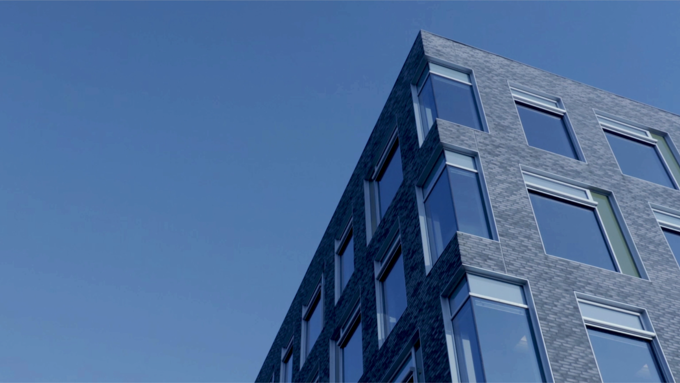

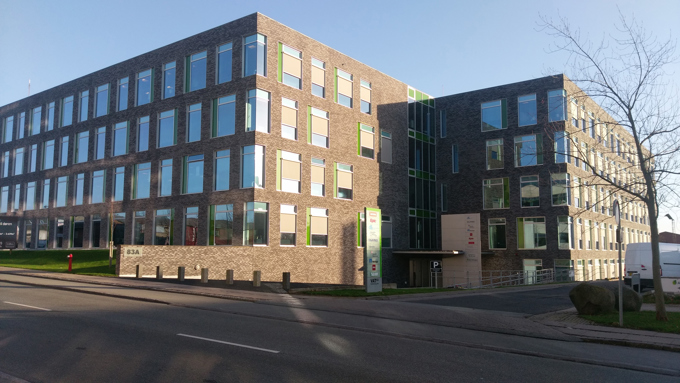

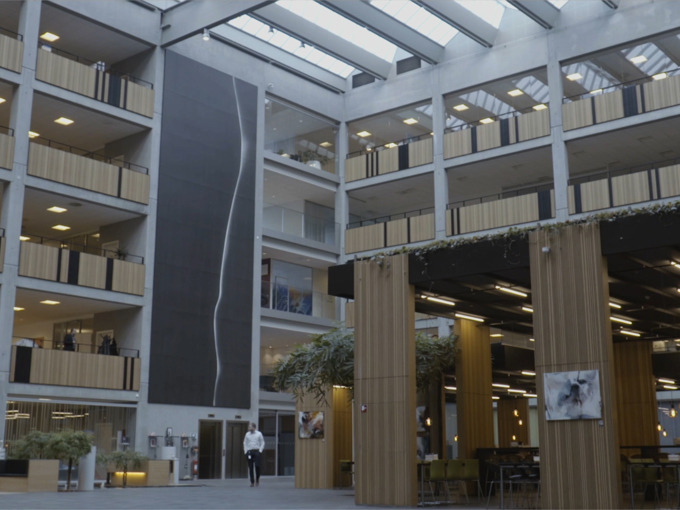

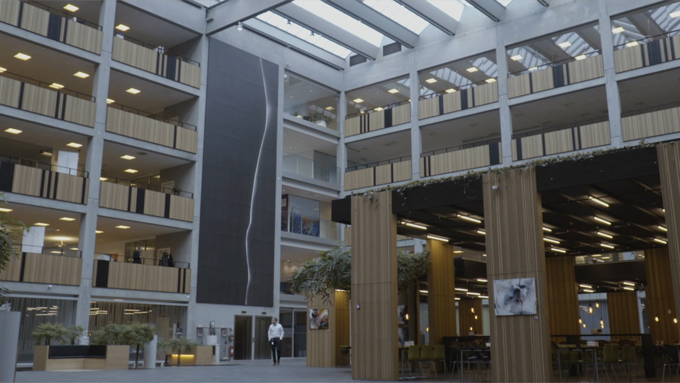

VAT83 i Søborg er et imponerende femetagers, multibrugerhus på 16.900 kvm fra 2009. Centralt i huset ligger et stort lyst atrium, som omgives af to L-formede bygninger, hvori kontorer, møderum, tekøkkener mm. ligger. Fra de to indgangspartier, som er placeret henholdsvis øst og vest, kommer man direkte ind i atriet, som er husets nerve. Her findes reception og kantine i en pavillon samt fællesområder. PHL Arkitekter m.fl. har her skabt et fleksibelt og brugervenligt hus.
Besøg dette projektLøsning
Naturlig ventilation , Solafskærmning , Brandventilation
Lokation
Søborg, Danmark
Sektor
Erhvervsbygninger
Projekttype
Nybyggeri
Projektpartnere
PHL ArkitekterEffektiv naturlig ventilation

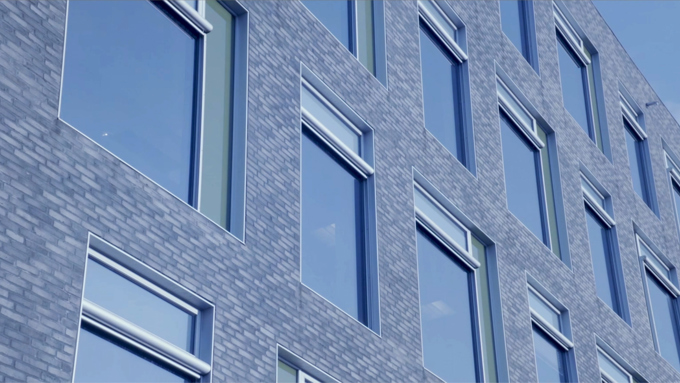

Atriet samt husets kontorområder ventileres ved naturlig ventilation, et areal på ca. 12.700 kvm. Ventilationen sker via automatisk styrede vinduer placeret i hhv. kontorområdernes facader og i tag over atriet. De automatisk styrede facadevinduer er 400 mm høje og placeret ca. 2 m over gulvniveau for at undgå trækgener i kontorområderne. I atriets loft sidder 50 ovenlysvinduer, som kan styres automatisk afhængig af kontorområdernes og atriets behov for frisk luft. Kontorområderne er inddelt i 60 ventilationszoner, som alle styres individuelt på baggrund af indeklimamålinger samt udetemperatur. Vinduerne i de 60 kontorzoner samt vinduerne i taget styres desuden af bygningens vindpåvirkning. Dette baseres på en til projektet udført udvendig vindtryksberegning (CFD beregning), der udgør en væsentlig del af styringsstrategien.
Frisk luft til VAT83
Mulighed for individuel finjustering
Det overordnede princip for ventilationen er, at den friske luft ledes til de åbne kontorområder via de smalle facadevinduer, som er placeret i den øvre del opholdszonen. Fra kontorerne strømmer luften til atriet, hvor den stiger op til taget og ledes ud via ovenlysvinduerne. I hver zone er opsat manuelle betjeningstryk til overstyring af vinduerne. Det giver brugerne mulighed for at ændre vinduets position, hvis der ønskes mere eller mindre frisk luft. Efter 30 min. skifter systemet tilbage til automatisk drift.
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
Læs mere
Solafskærmning og brand i samme styring
Udover naturlig ventilation styrer WindowMaster den udvendige solafskærmning, som består af ca. 200 skærme. Det er solens påvirkning af facaderne, der bestemmer om afskærmningen køres op eller ned. Ved ændringer i lux-værdien på facaden, f.eks. ved en kort overskyet periode, er der en tidsforsinkelse således at pendling undgås. Dette betyder også, at afskærmningen ikke kører ned i samme øjeblik, at solen igen træder frem. Samtlige automatisk styrede ovenlysvinduer samt de automatisk styrede facadevinduer i stueplan og på 1. sal er inkorporeret i husets brandstrategi via naturlig brandventilation.
