Åndbare studieomgivelser: FIEGER-lamelvinduer på Queen’s University Belfast
På Queen’s University Belfast har et kompakt, men markant nyt studentercenter forvandlet en del af den historiske David Keir-bygning til et mere åbent, fleksibelt og samarbejdsorienteret læringsmiljø. Student Hub er tegnet af Burwell Deakins Architects og ligger i direkte tilknytning til David Keir-bygningen. Sammen med et moderniseret auditorium udvider bygningen universitetets læringsmiljøer og skaber liv på campus langt ud over den traditionelle undervisningstid. Projektet blev udviklet for Queen’s University Belfast, opført af Graham Construction Ltd, mens WFM Ltd leverede facadeløsningen. Med sin varme cortenstålsbeklædning, store glaspartier og elegant integrerede lamelvinduer viser bygningen, hvordan facadedesign, naturlig ventilation, termisk brandventilation og moderne læringsmiljøer kan forenes i én samlet løsning.
Besøg dette projektLøsning
Naturlig ventilation , Brandventilation
Lokation
Belfast, Nordirland
Sektor
Skoler & Institutioner
Projekttype
Nybyggeri
Et nyt vartegn i historiske omgivelser
David Keir-bygningen blev indviet i 1959 som en del af universitetets udvidelse efter Anden Verdenskrig og har gennem årtier dannet ramme om undervisning og forskning. Student Hub tilfører et nyt lag til denne historie.
Burwell Deakins Architects beskriver projektet som et svar på universitetets ønske om at skabe en tydelig identitet og understøtte nye former for læring, samtidig med at gårdrummet omkring David Keir-bygningen aktiveres og får nyt liv. Den nye pavillon er placeret centralt i gårdrummet, hvor den sammen med det renoverede auditorium skaber et sammenhængende læringsmiljø.

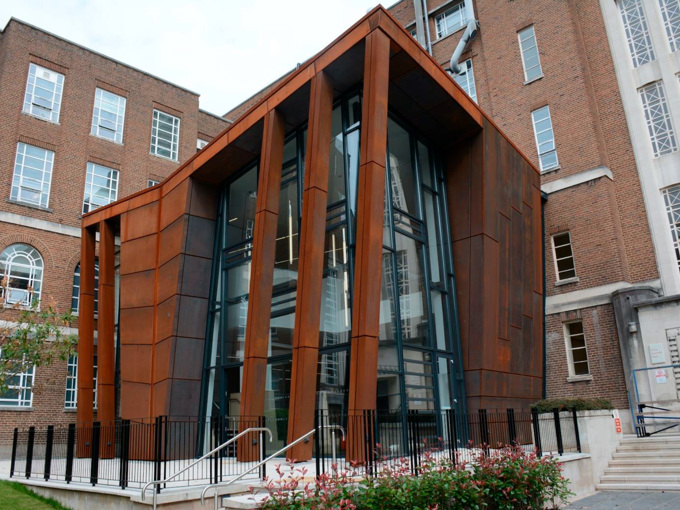

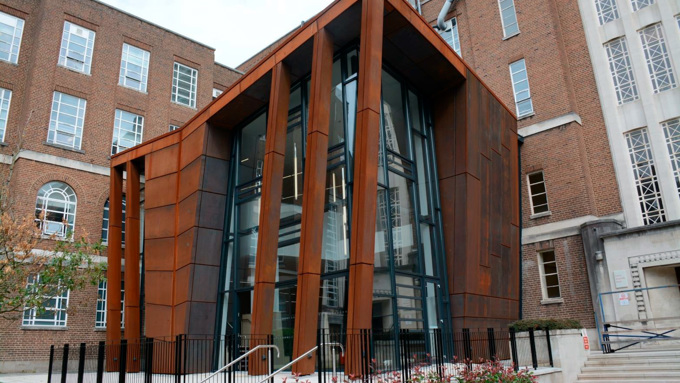

Arkitekturen er moderne, men respekterer de eksisterende omgivelser. Cortenstålets varme nuancer spiller sammen med det omkringliggende murværk og refererer samtidig til Belfasts stolte skibsbygningstradition. De store glasfacader med integrerede lamelvinduer og ovenlys bidrager til et naturligt ventileret lavenergimiljø, hvor brugerne selv kan regulere indeklimaet. Bygningen er projekteret til at opfylde BREEAM Very Good
Målet var at skabe et fleksibelt læringsmiljø, der inviterer til ophold, gruppearbejde og samarbejde hele dagen. Det stillede høje krav til klimaskærmen, som både skulle skabe et behageligt indeklima, understøtte energieffektiviteten og bidrage til bygningens brandsikkerhed.
Ønskede frisk luft, termisk brandventilation og energieffektivitet
Et godt indeklima var en afgørende del af projektet. Bygningen skulle kunne udnytte naturlig ventilation til at tilføre frisk luft og skabe komfortable rammer for studerende og medarbejdere. Samtidig skulle facaden indgå som en del af bygningens system til termisk brandventilation. I tilfælde af brand skal røg og varme kunne ledes effektivt ud af bygningen, så flugtvejene holdes fri og evakueringen kan gennemføres under sikre forhold. Projektteamet lagde desuden stor vægt på den termiske ydeevne. En meget lav U-værdi var et centralt designmål, så glasfacaden kunne bidrage aktivt til bygningens energieffektive klimaskærm. For at forene de krav valgte Burwell Deakins Architects FIEGER FLW 40 SmoTec.
FIEGER FLW 40 SmoTec – integreret i facaden

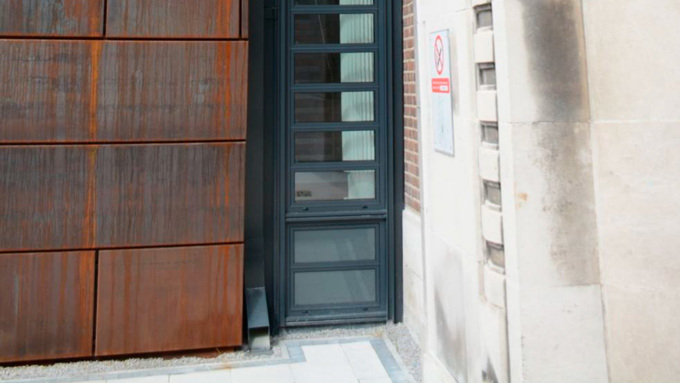

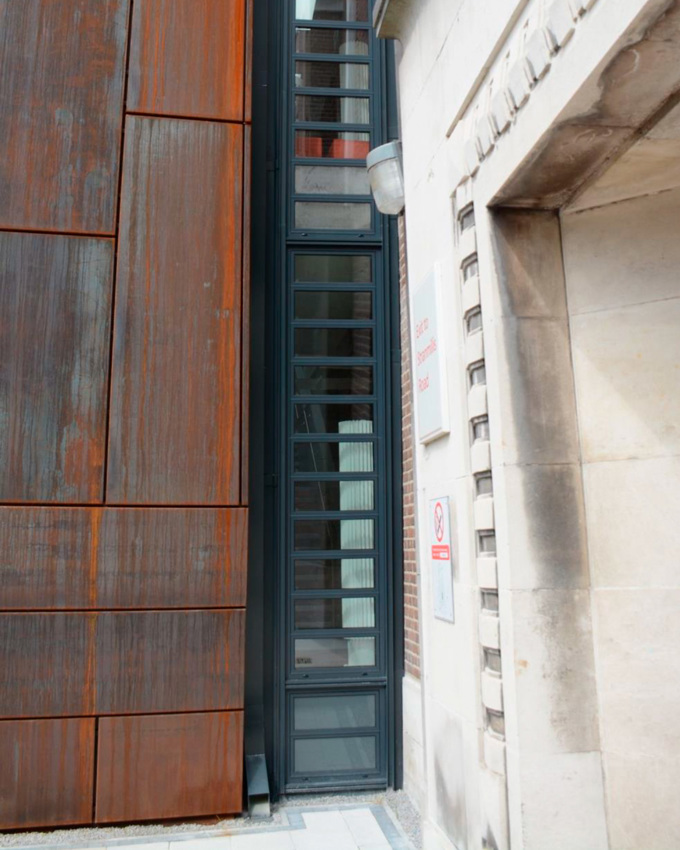

Den valgte løsning kombinerer naturlig ventilation og termisk brandventilation i ét integreret lamelsystem. Lamelvinduerne blev udført med trelagsruder, isolerede rammer og kryptonfyldte hulrum, hvilket gav samlede U-værdier på mellem 1,12 og 1,33 W/m²K.

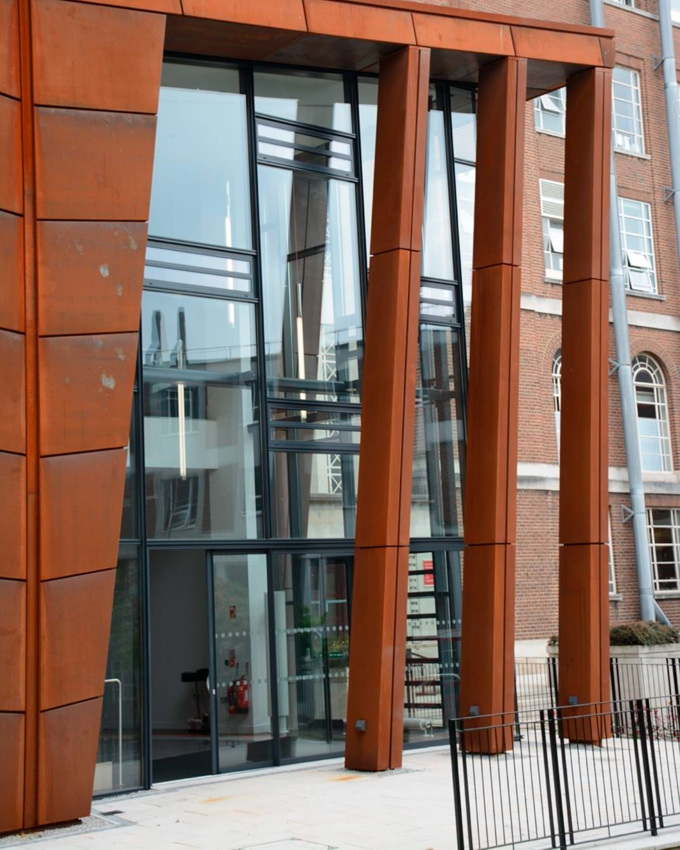

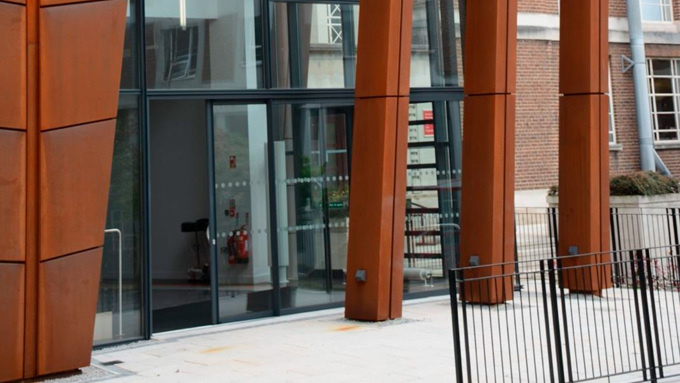

Alle enheder blev leveret i antracitgrå (RAL 7016), så de indgår naturligt i glasfacaden og understøtter bygningens arkitektoniske udtryk. Et af projektets mest karakteristiske elementer er den næsten ni meter høje glasfacade, som er opbygget med FIEGERs særlige "plug & socket"-løsning i siderammerne. Kombinationen af faste lameller med bagmalet glas skjuler etageadskillelserne og giver facaden et elegant, ubrudt vertikalt udtryk, samtidig med at bygningens tekniske krav opfyldes.
Naturlig ventilation i hverdagen – brandsikkerhed, når det gælder

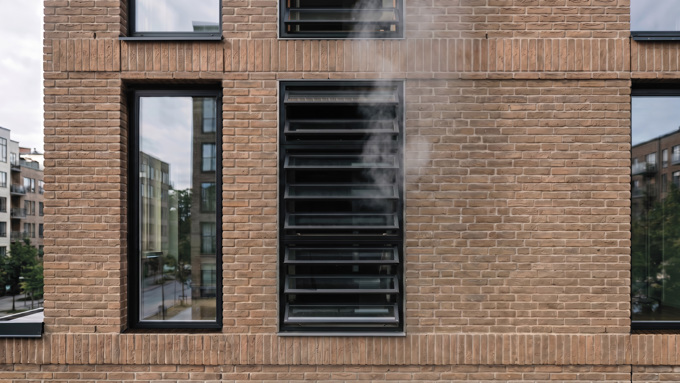

I den daglige drift sørger lamelvinduerne for naturlig ventilation ved at tilføre frisk udeluft, når vejrforholdene gør det muligt. Det skaber et behageligt indeklima til undervisning, gruppearbejde og sociale aktiviteter. Lamelvinduerne er udstyret med 24 V DC-motorer, som er integreret med både bygningens styresystem og brandcentral. Som standard er motorerne desuden udstyret med klemsikring, hvilket bidrager til en sikker og tryg daglig anvendelse. Hvis der opstår brand, bliver de samme facadeåbninger en aktiv del af bygningens termiske brandventilation. Dermed bliver komfortventilation og brandsikkerhed samlet i én og samme løsning frem for i separate tekniske installationer. For Student Hub betyder det, at facaden bidrager til et sundt indeklima i hverdagen og samtidig understøtter bygningens samlede sikkerhedsstrategi.
Dokumenteret ydeevne
FIEGER FLW 40 SmoTec er testet efter EN 12101-2 for naturlig røg- og varmeudledning. Systemet er desuden dokumenteret efter en række europæiske standarder, herunder EN 12207 klasse 4 for lufttæthed, EN 12208 klasse 8A for vandtæthed samt EN 1627 RC2 for indbrudssikkerhed. Derudover er løsningen testet efter BS 6180:2011 for barrierebelastning.
De dokumenterede egenskaber er afgørende i et projekt som Student Hub, hvor facaden skal løse flere opgaver samtidig. Den skal beskytte mod vind og vejr, begrænse varmetab, understøtte naturlig ventilation, indgå i den termiske brandventilation og samtidig fungere sikkert og driftssikkert gennem hele bygningens levetid.
Resultatet er en teknisk avanceret facadeløsning, som fremstår let og diskret. Lamelvinduerne er en naturlig del af arkitekturen – funktionelle uden at dominere det visuelle udtryk.
Et lille projekt med stor betydning
Student Hub viser, hvordan et relativt beskedent byggeri kan få stor betydning for den måde, et universitet bruges på. Ved at forbinde den nye pavillon med det moderniserede auditorium skabes et fleksibelt samlingspunkt, hvor undervisning, gruppearbejde og sociale aktiviteter flyder naturligt sammen. Samtidig udnyttes de eksisterende bygninger mere effektivt. FIEGER-lamelsystemet understøtter ambitionen ved at bidrage til både indeklima og brandsikkerhed gennem facaden. Naturlig ventilation, termisk brandventilation, høj energieffektivitet og arkitektonisk integration er samlet i én gennemtænkt løsning.
Frisk luft til fremtidens læringsmiljøer
Student Hub ved Queen’s University Belfast demonstrerer, hvordan moderne lamelvinduer kan understøtte både arkitektoniske ambitioner og tekniske krav.
FIEGER FLW 40 SmoTec hjælper bygningen med at "ånde" i den daglige drift og sikrer effektiv røg- og varmeudledning, når situationen kræver det. Integreret i glasfacaden bidrager systemet til et naturligt ventileret lavenergimiljø, hvor komfort, sikkerhed og arkitektonisk kvalitet går hånd i hånd.
For et projekt, der er skabt til at fremme nye måder at lære og samarbejde på, er netop denne balance afgørende. Resultatet er et samlingssted, hvor bygningen understøtter både mennesker, læring og trivsel – og hvor facaden aktivt bidrager til oplevelsen.
