Hvor videnskaben ånder: Facadeautomatisering og termisk brandventilation ved Harvards Science & Engineering Complex

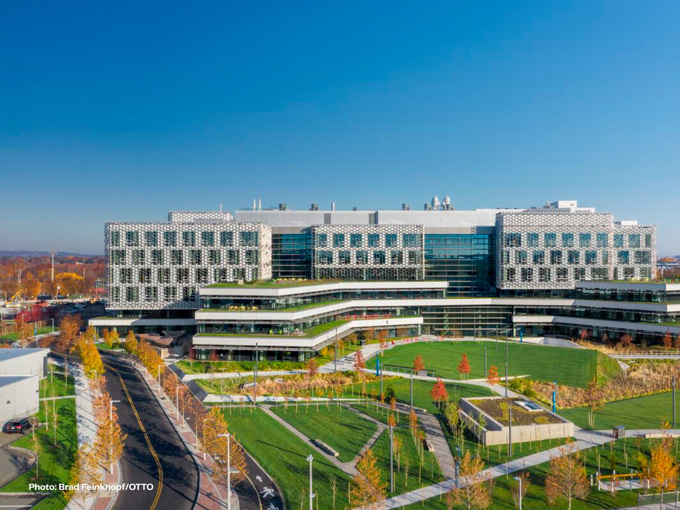

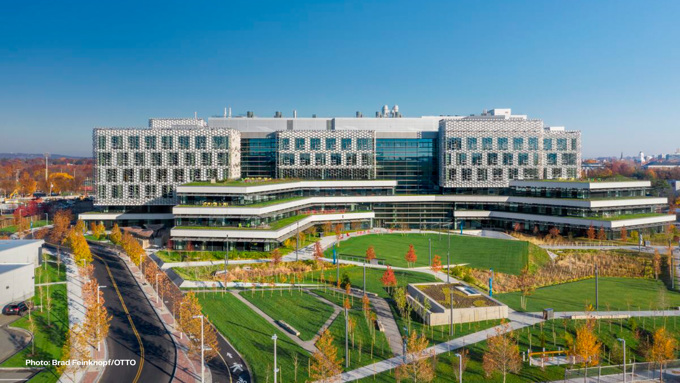

På Harvard Universitys Science & Engineering Complex i Allston, Boston, udgør facaden langt mere end bygningens arkitektoniske ansigt. Den regulerer dagslyset, begrænser solvarmen, understøtter naturlig ventilation og indgår som en aktiv del af bygningens termiske brandventilation. Samtidig bidrager den til et sundt og energieffektivt miljø for forskning, undervisning og samarbejde. Science & Engineering Complex er tegnet af Behnisch Architekten og strækker sig over otte etager. Bygningen består af tre hovedfløje, der forbindes af to store, glasoverdækkede atrier. Her samles laboratorier, undervisningslokaler, fakultetskontorer, arbejdsrum, fællesarealer og sociale mødesteder i ét sammenhængende forsknings- og læringsmiljø for Harvard John A. Paulson School of Engineering and Applied Sciences. Det er en bygning skabt til videnskabelige gennembrud – og designet med samme omhu og præcision som den forskning, der foregår indenfor.
Besøg dette projektLøsning
Naturlig ventilation , Brandventilation
Lokation
Boston, USA
Sektor
Skoler & Institutioner
Projekttype
Nybyggeri
Et nyt vartegn for forskning og samarbejde
Science & Engineering Complex er en central del af Harvards udvikling af Allston-campus og er skabt til at fremme tværfagligt samarbejde på tværs af forskning og undervisning. Bygningens arkitektur understøtter mødet mellem mennesker, hvor de store atrier binder de forskellige fagmiljøer sammen både visuelt og funktionelt.

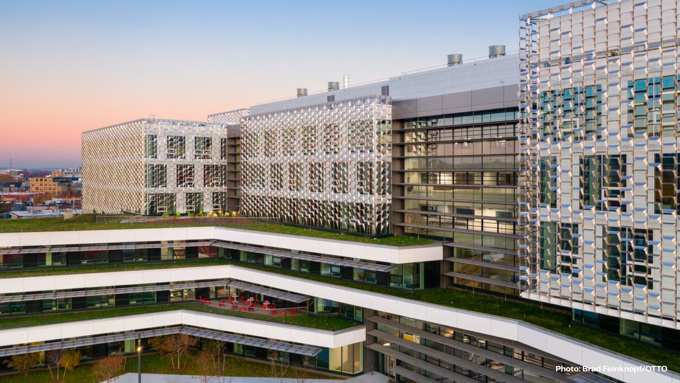

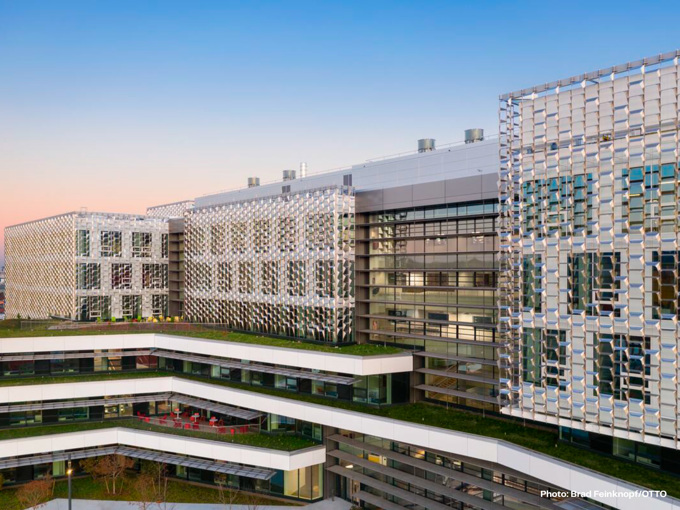

Facaden er et markant kendetegn. Laboratorieområderne er omgivet af verdens første hydroformede solafskærmning i rustfrit stål, som reducerer solvarmen om sommeren, samtidig med at den lukker værdifuldt dagslys ind i vinterhalvåret. Konstruktionen reflekterer lyset dybt ind i bygningen uden at begrænse udsynet.
Dermed bliver facaden en aktiv del af bygningens samlede strategi for komfort og energieffektivitet. Den fungerer ikke blot som klimaskærm, men som et integreret system, der skaber balance mellem dagslys, solafskærmning, udsyn, termisk komfort og energiforbrug.
Harvards ambition: et sundere laboratoriemiljø med lavere energiforbrug
Bygherren, The President and Fellows of Harvard College, stillede høje krav til projektet. Laboratoriebygninger hører til blandt de mest komplekse bygningstyper, når det gælder ventilation, brandsikkerhed, energiforbrug og teknisk koordinering. Ambitionen var at skabe moderne forsknings- og læringsmiljøer med et exceptionelt indeklima og et markant lavere energiforbrug. Resultatet har opnået bred anerkendelse. Science & Engineering Complex er certificeret efter LEED Platinum og Living Building Challenge Petal Certification inden for Materialer, Skønhed og Retfærdighed. Harvard beskriver samtidig bygningen som en af verdens sundeste og mest energieffektive laboratoriebygninger. Det stillede store krav til alle bygningens komponenter. Facaden, solafskærmningen, glaspartierne, ventilationsløsningerne og systemet til termisk brandventilation skulle tilsammen bidrage til én samlet bygningsløsning med høj performance.
Krævede frisk luft, termisk brandventilation og høj energieffektivitet

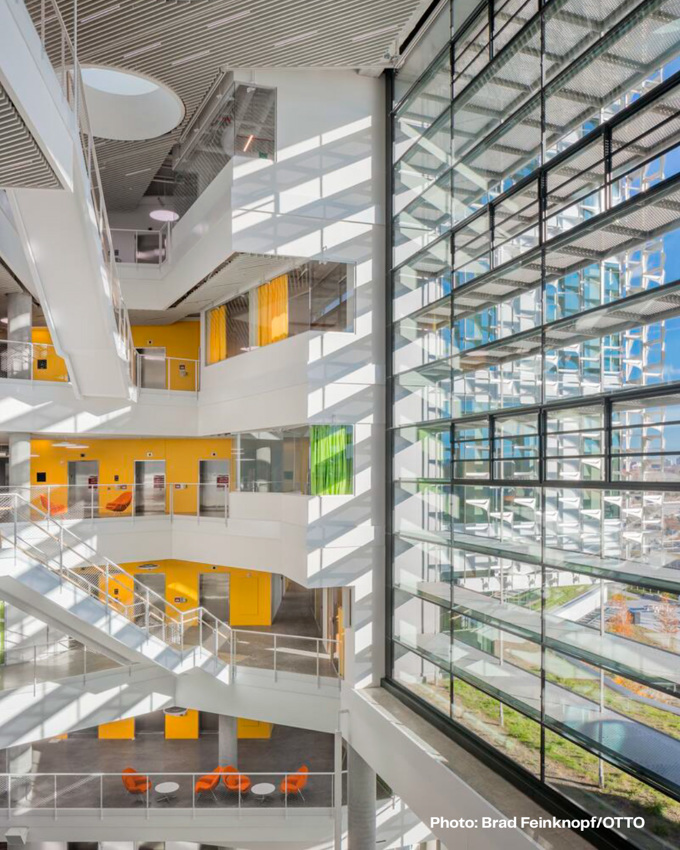

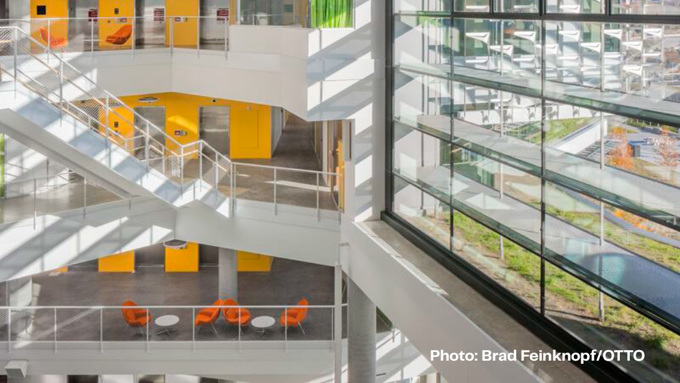

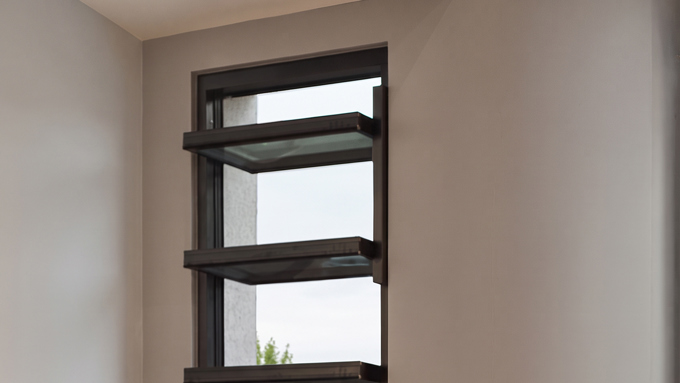

Bygningens glasfacader kombinerer udvendig solafskærmning med automatiserede oplukkelige vinduer, som understøtter naturlig ventilation. For at opfylde kravene til både daglig ventilation og røg- og varmeudledning – uden at gå på kompromis med bygningens termiske ydeevne – valgte projektteamet tredobbelte FIEGER FLW 40 SmoTec-lamelvinduer. I alt blev der installeret 52 FIEGER FLW 40 SmoTec-enheder, monteret parvist i facaden. Hvert lamelvindue blev udstyret med 24 V DC-motorer, som er integreret med bygningens styresystem og koblet til brand- og røgdetekteringen.
Én facadeåbning – to centrale funktioner
På Science & Engineering Complex løser FIEGER-lamelvinduerne to opgaver i én og samme facadeåbning. I den daglige drift sørger de for naturlig ventilation ved at tilføre frisk udeluft, når de klimatiske forhold gør det muligt. Det reducerer behovet for mekanisk ventilation og skaber en tættere forbindelse mellem bygningens indeklima og de naturlige forhold udenfor.
Hvis der opstår brand, indgår de samme facadeåbninger som en del af bygningens system til termisk brandventilation. De motoriserede lamelvinduer aktiveres via bygningens styresystem og branddetektering, så røg og varme hurtigt kan ledes ud af bygningen og sikre bedre forhold under evakuering.
Netop denne dobbeltfunktion er en af de væsentligste styrker ved den facadeintegrerede løsning. Den samme åbning understøtter både komfortventilation i hverdagen og bygningens brandsikkerhed – uden at påvirke facadens arkitektoniske udtryk.
Høj teknisk ydeevne – diskret integreret
Lamelvinduerne er udviklet til at indgå naturligt i facadens design, samtidig med at de lever op til en lang række tekniske krav. Ventilationsrammerne blev lakeret i Duraflon RAL Design 1402005 30 E, så de matcher den øvrige facade. Glasopbygningen består af Guardian SNX 60/28 med hærdet yderglas, argonfyldte hulrum, floatglas og en indvendig low-E-belægning. Løsningen opnår en samlet U-værdi på 1,25 W/m²K, mens lufttætheden er klassificeret i klasse 4 efter EN 12207. Dermed bidrager lamelvinduerne aktivt til bygningens energieffektive klimaskærm. Også vandtætheden var et vigtigt fokusområde. Inden installationen i USA blev systemet testet på Gartners eget testanlæg, hvor det opfyldte kravene til klasse 8A i henhold til EN 12208. FLW 40 SmoTec er desuden testet efter EN 12101-2 for naturlig røg- og varmeudledning samt BS 6180:2011 for barrierebelastning. Det giver en dokumenteret løsning til en kompleks bygning med høje krav til både sikkerhed og drift. Resultatet er en facadeløsning, der arbejder diskret i baggrunden. Den understøtter naturlig ventilation, termisk brandventilation, vejrbestandighed, energieffektivitet og arkitektonisk kvalitet – samlet i ét integreret facadeelement.
Frisk luft, sikkerhed og intelligent facadedesign

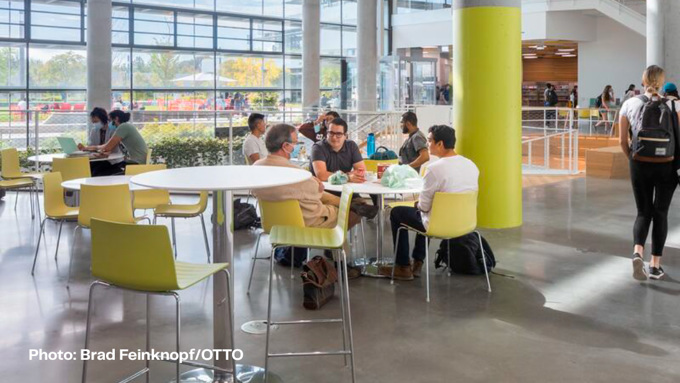

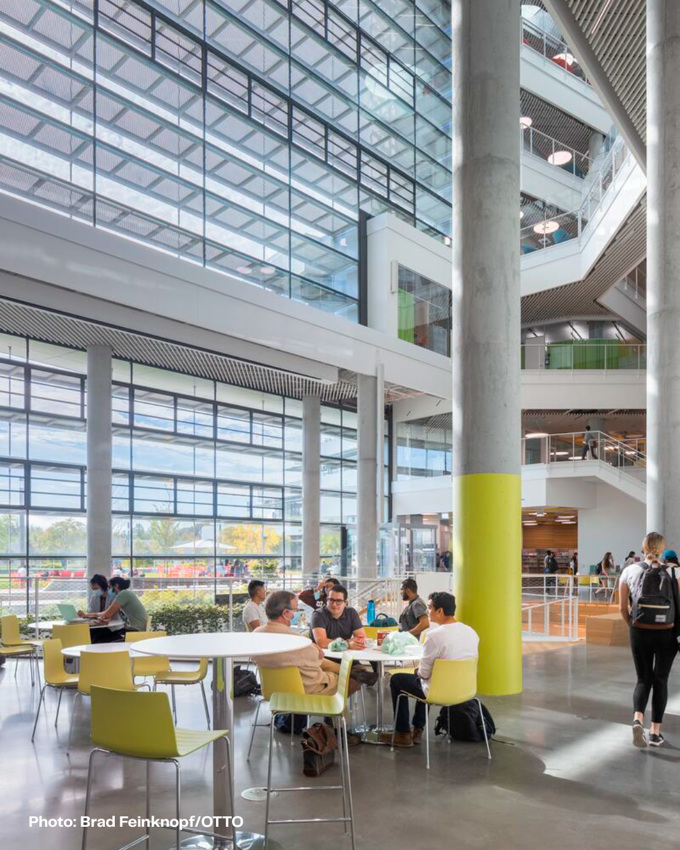

Science & Engineering Complex er en teknologisk avanceret bygning, men dens succes måles først og fremmest på den oplevelse, den skaber for brugerne. Laboratorierne danner ramme om banebrydende forskning. Undervisningslokaler og makerspaces understøtter aktiv læring, mens atrier og fællesområder inviterer til møder, samarbejde og videndeling. Facaden spiller en afgørende rolle i denne oplevelse. Ved at regulere dagslys, begrænse solvarme, sikre naturlig ventilation og understøtte termisk brandventilation bidrager den til et indeklima, hvor studerende, forskere, undervisere og besøgende kan arbejde under komfortable og trygge forhold. Projektet viser samtidig værdien af at tænke facaden ind tidligt i projekteringen. For bygherrer, arkitekter, rådgivere og facadeentreprenører illustrerer Science & Engineering Complex, hvordan naturlig ventilation og termisk brandventilation kan integreres i én samlet facadeløsning frem for at blive håndteret som separate tekniske discipliner. Når facade, automation og brandsikkerhed udvikles som en helhed fra begyndelsen, bliver resultatet en bygning, hvor arkitektur, funktion og teknik arbejder sammen.
