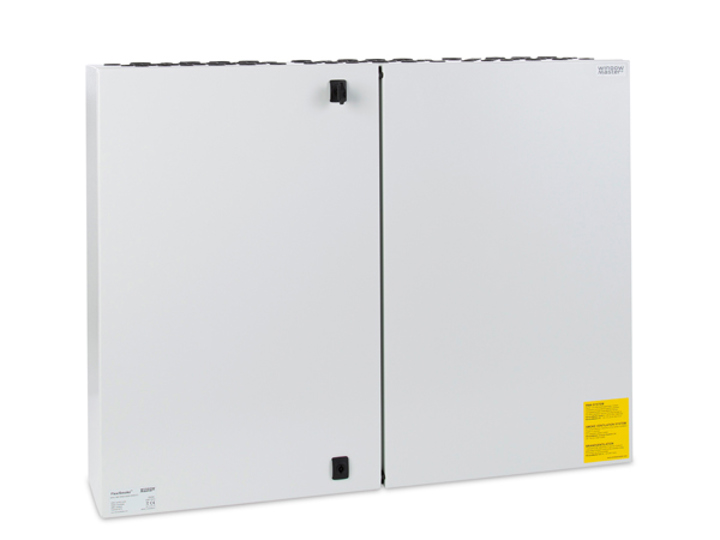

FlexiSmoke™ 60A brandcentral med touchskærm til konfiguration af brand- og komfortventilation i op til 39 rum / zoner
WSC 560
- Modul brandcentral
- 60A
- 39 brand- / ventilationsgrupper
Om WSC 560
Hovedfunktioner
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
Brandventilation iht. EN 12101-10
Produktet kan anvendes til brandventilation iht. EN 12101-10 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
230-400V nominel driftsspænding
Produktet bruger en nominel driftsspænding på 230-400V
-
Udgangsstrøm på 60A
Produktet har en maksimal udgangsstrøm på 60A
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente patenterede digitale kommunikation.
-
BACnet
Produktet er BACnet-kompatibelt, BTL testet og understøtter denne BUS-kommunikation.
-
KNX certificeret
Produktet er KNX certificeret og understøtter denne BUS-kommunikation.
-
Brandventilation iht. ISO 21927-9
Produktet kan anvendes til brandventilation iht. ISO 21927-9 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
Produktdetaljer
Fleksibel modulopbygget central til brand- og komfortventilation
FlexiSmoke™ WSC 560 er den største brandcentral i WSC 5-serien, der består af modulopbyggede brandcentraler til styring af ±24V DC og MotorLink® vinduesmotorer i store og mellemstore bygninger som for eksempel shoppingcentre, skoler og sportshaller. Ved sammenkobling af flere centraler kan FlexiSmoke™ benyttes i meget store bygninger.
Alle grupper i centralen er opbygget på samme måde, hvilket betyder, at den enkelte gruppe let kan indstilles til brand- og/eller komfortventilation.
Touchskærm
FlexiSmoke™ har en indbygget 3½“ LCD touchskærm, der gør det let at konfigurere, idriftsætte og servicere centralen – også uden brug af PC. Eventuelle fejl i systemet beskrives præcist på skærmen, så fejlfinding og idriftsættelse lettes.
Åbningshastigheder
Med FlexiSmoke™ kan vinduesmotorerne køre med op til tre forskellige åbningshastigheder afhængigt af motortype :
a) ±24V DC standard motor - 1 hastighed (brand)
b) MotorLink® motor - 2 hastigheder (brand/manuelt betjent)
c) MotorLink® motor og bus-kommunikation - 3 hastigheder
(brand/manuelt betjent/automatisk)
Hastighedstyper
Brand: En hurtig hastighed ved brandventialtion og sikkerhedsfunktioner. Brandventilationen har altid 1.prioritet
Manuelt betjent: En hurtigere og hørbar hastighed ved manuel betjening ved komfortventilation
Automatisk: En langsom og stort set lydløs hastighed, når de styres automatisk ved komfortventialtion
Nem kabelføring
Brugen af bus-teknologi til brandtrykkene gør, at behovet for kabelføring i bygningen mindskes betragteligt. Brandtryksbussen idriftsættes direkte på centralens touchskærm.
Vindretningsafhængig brandventilation
Brandcentralen kan indstilles, så åbning og lukning af vinduerne sker på baggrund af vindretning og -hastighed. Herved kan facaderne benyttes effektivt som del af brandventilationen uden tilkøb af ekstra moduler udover vindretningssensor.
Bus-kommunikation
Komfortstyring også mulig via buskommunikation KNX eller BACnet IP sammen med f.eks. NV Comfort® eller NV Advance®.
Certificering
Centralerne er certificeret i henhold til EN 12101-10 og certificering i henhold til prEN 12101-9 er ansøgt.
Fleksibel systemopbygning
Den modulære brandcentral kan sammensættes efter behov, ligesom den let kan ud- og ombygges - enten ved at isætte yderligere moduler eller ved at sammenkoble flere centraler.
Specifikationer
| Udgangsstrøm | 60A |
| Feltbus | BacNet KNX |
| Primærspænding | 3 x 230V AC (±10%) (400V AC) / 50HzV AC |
| Røgzoner | 39 |
| Komfortgrupper | 39 |
| Motorgrupper | max. 39 motorgrupper |
| Motorlinjer | max. 39 motorlinjer |
| Kaplingsklasse | 54 |
| Lækstrøm | max. 1,2mA @ 240VAC |
| Materiale | Metalhus |
| Størrelse | 800 x 1000 x 210 (H x B x D)mm |
| Vægt inkl. batterier | 90kg |
| Vægt eksl. batterier | 54kg |
| Farvemuligheder | Grå (RAL 7035) |
| Bestilles separat | 6 nødstrømsbatterier WSA 017 (12V/17-18Ah) |
Levering inkluderer
WSC 560 FlexiSmoke™ brandcentral 60A. Leveres med 3 x WSA 501 (10kΩ-modstand, pakke a 10 stk) samt 1 x WSA 510 motorendemodul. Nødstrømsbatterier skal bestilles separat: 6 stk. WSA 017 (12V/17Ah).Downloads
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
