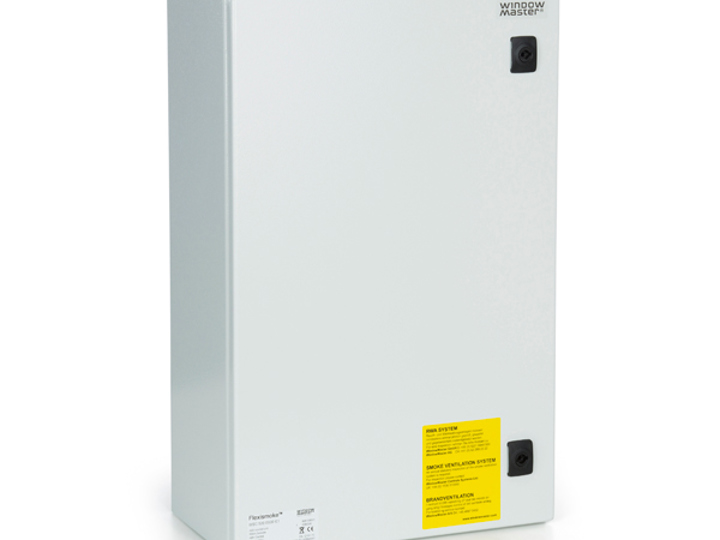

WSC 520

FlexiSmoke™ 20A brandcentral med touchskærm til konfiguration af brand- og komfortventilation i op til 13 rum / zoner

  • Modul brandcentral
  • 20A
  • 13 brand- / ventilationsgrupper

Modtag tilbud
WSC 520

Om WSC 520

Hovedfunktioner

  • Komfortventilation

    Komfortventilation

    Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.

  •
KNX certificeret

    KNX certificeret

    Produktet er KNX certificeret og understøtter denne BUS-kommunikation.

  •
230-400V nominel driftsspænding

    230-400V nominel driftsspænding

    Produktet bruger en nominel driftsspænding på 230-400V

  •
BACnet

    BACnet

    Produktet er BACnet-kompatibelt, BTL testet og understøtter denne BUS-kommunikation.

  •
Udgangsstrøm på 20A

    Udgangsstrøm på 20A

    Produktet har en maksimal udgangsstrøm på 20A

  •
Brandventilation iht. EN 12101-10

    Brandventilation iht. EN 12101-10

    Produktet kan anvendes til brandventilation iht. EN 12101-10 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.

Produktdetaljer

Fleksibel modulopbygget central til brand- og komfortventilation
FlexiSmoke™ WSC 520 er den mindste brandcentral i WSC 5-serien, der består af modulopbyggede brandcentraler til styring af ±24V DC og MotorLink® vinduesmotorer i store og mellemstore bygninger som for eksempel shoppingcentre, skoler og sportshaller. Ved sammenkobling af flere centraler kan FlexiSmoke™ benyttes i meget store bygninger.

Alle grupper i centralen er opbygget på samme måde, hvilket betyder, at den enkelte gruppe let kan indstilles til brand- og/eller komfortventilation.

Touchskærm
FlexiSmoke™ har en indbygget 3½“ LCD touchskærm, der gør det let at konfigurere, idriftsætte og servicere centralen – også uden brug af PC. Eventuelle fejl i systemet beskrives præcist på skærmen, så fejlfinding og idriftsættelse lettes.

Åbningshastigheder
Med FlexiSmoke™ kan vinduesmotorerne køre med op til tre forskellige åbningshastigheder afhængigt af motortype :
a) ±24V DC standard motor - 1 hastighed (brand)
b) MotorLink® motor - 2 hastigheder (brand/manuelt betjent)
c) MotorLink® motor og bus-kommunikation - 3 hastigheder
    (brand/manuelt betjent/automatisk)

Hastighedstyper
Brand: En hurtig hastighed ved brandventialtion og sikkerhedsfunktioner. Brandventilationen har altid 1.prioritet
Manuelt betjent: En hurtigere og hørbar hastighed ved manuel betjening ved komfortventilation
Automatisk: En langsom og stort set lydløs hastighed, når de styres automatisk ved komfortventialtion

Nem kabelføring
Brugen af bus-teknologi til brandtrykkene gør, at behovet for kabelføring i bygningen mindskes betragteligt. Brandtryksbussen idriftsættes direkte på centralens touchskærm.

Vindretningsafhængig brandventilation
Brandcentralen kan indstilles, så åbning og lukning af vinduerne sker på baggrund af vindretning og -hastighed. Herved kan facaderne benyttes effektivt som del af brandventilationen uden tilkøb af ekstra moduler udover vindretningssensor.

Bus-kommunikation
Komfortstyring også mulig via buskommunikation KNX eller BACnet IP sammen med f.eks. NV Comfort® eller NV Advance®.

Certificering
Centralerne er certificeret i henhold til EN 12101-10 og certificering i henhold til prEN 12101-9 er ansøgt.

Fleksibel systemopbygning
Den modulære brandcentral kan sammensættes efter behov, ligesom den let kan ud- og ombygges - enten ved at isætte yderligere moduler eller ved at sammenkoble flere centraler.

Specifikationer

Levering inkluderer

WSC 520 FlexiSmoke™ brandcentral 20A.
Leveres med 1 x WSA 501 (10kΩ-modstand, pakke a 10 stk) samt 1 x WSA 510 motorendemodul.

Nødstrømsbatterier skal bestilles separat: 2 stk. WSA 017 (12V/17Ah).

Intelligent styring af vinduer: MotorLink®

MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
