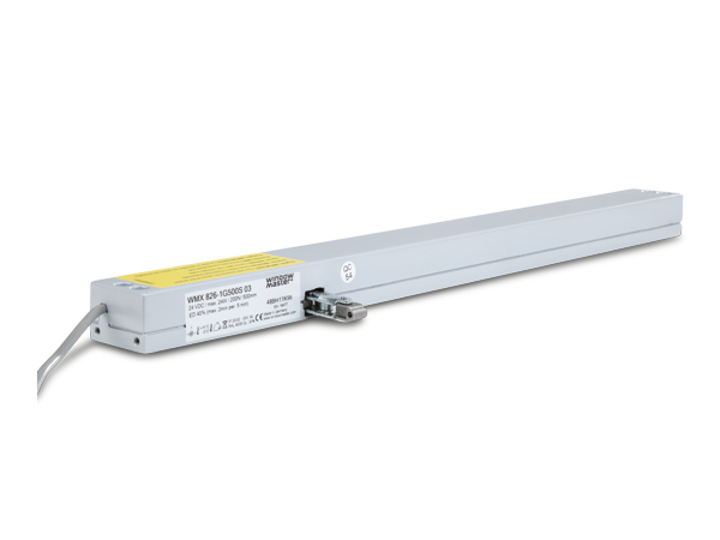

WMX 826
Kædemotor 200N
- Kædemotor til påbygning på vinduesprofiler
- Til brand- og komfortventilation
- Til top- og bundhængte vinduer samt drejevinduer
Om WMX 826
Hovedfunktioner
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
Brandventilation
Produktet kan anvendes til brandventilation og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
24V Nominel forsyningsspænding
Produktet anvendes med ±24V styringer.
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente patenterede digitale kommunikation.
-
Certificeret iht. UL
Produktet er for USA certificeret iht. UL325 og for Canada CSA C22.2 no. 247-14
Produktdetaljer
Programmerbar 24V DC kædemotor for påbygning på vinduesprofiler til brand- og komfortventilation.
Egenskaber
– anvendes med ±24V styringer eller styringer med MotorLink®
– kan anvendes sammen med låsemotor type WMB
– ekstern klemliste kan tilsluttes direkte til motoren (motorversion ’E’)
– motoren kan leveres med eller uden UL-certificering:
- Europa: bestil uden UL-certificering (version 0)
- USA / Canada: bestil med UL-certificering (version U)
– synkronisering af op til fire vinduesmotorer uden eksternt synkroniseringsmodul
– ægte positionstilbagemelding og tre hastigheder ved anvendelse af styring
med MotorLink®
– soft close
– individuel omprogrammering af tryk- og trækkraft, slaglængde samt
hastighed/lydniveau er muligt med programmeringsboks WAT 100
– også muligt efter installation
– indbygget elektronisk overbelastningsbeskyttelse/endestop
– motorelektronik med mikrocontroller
– motoren reverserer til vinduets idealposition for forlængelse af vindues-
pakningens levetid
– nem montage
Specifikationer
| Tekniske specifikationer | |
|---|---|
| Slaglængde | 50 - 500mm, i spring af 10mm |
| Åbningshastighed | 9mm/s (programmerbar 3 - 9,5mm/s) |
| Trykkraft | afhængig af kædelængde - se tryk-træk-diagram på databladet |
| Trækkraft | 200N |
| Forsyningsspænding | nominel 24V DC 24V DC (max. 10% rippel) |
| Strømforbrug | 1A |
| Størrelse | 487 x 30,5 x 42mm (LxHxD) |
| Farve | aluminium (RAL 9006) eller hvid (RAL 9010) |
| Bestilles separat | beslag og WLL-forlængerledning |
WMX 826 kan også leveres som "WMX 526" med 150N/150N i træk/trykkraft og 0,5A strømforbrug - for yderligere information se nedenstående produktblad.
Levering inkluderer
Motor (ikke UL-certificeret) med 5m tilledning med fast-in/fast-on tilslutningsstik til WLL-tilledning
eller
motor (UL-certificeret) med 2m UL-godkendt tilledning
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
