Lille 1A kædemotor for indbygget installation velegnet til naturlig ventilation

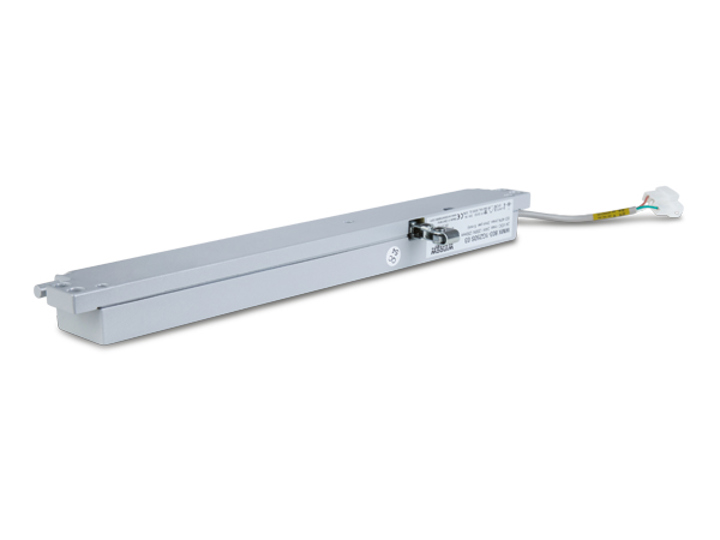

WMX 803
- Kædemotor til indbygning i vinduesprofiler.
- Til komfortventilation.
- Til alle vinduestyper dog ikke ovenlysvinduer.
Om WMX 803
Hovedfunktioner
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
±24V Nominel forsyningsspænding
Produktet anvendes med ±24V styringer.
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente digitale kommunikation.
Produktdetaljer
Programmerbar 24VDC kædemotor for indbygning i vinduesprofiler (integreret montering) til komfortventilation.
Kædebeslag bestilles separat.
Specifikationer
| Montage | Indbygning Påbygning |
| Vinduestype | Facadevinduer |
| Slaglængdemuligheder | 50 - 250 mm i spring af 10 mm |
| Trykkraft | 150N |
| Trækkraft | 200N |
| Lukke kraft | 3000 N |
| Driftshastighed | Programmerbar fra 3mm/s til 10mm/s |
| Lydtrykniveau | ≤33 dBA (driftshastighed: 3 mm/s)dBA ≤43 dBA (driftshastighed: 9,5 mm/s)dBA |
| Strømforsyning | 24 VDC |
| Strømforbrug | 1 A |
| Nominel forsyningsspænding | 24V DC (max. 10% rippel) |
| Kaplingsklasse | Indbygget: IP 32 Påbygget: IP 20 |
| Størrelse | 30 x 342 x 42 (H x B x D)mm |
| Farvemuligheder | Grå (RAL 9006) |
| Materiale | Lakeret zinkhus med 10mm zinkkromatpassiveret stålkæde |
| Bestilles separat | Beslag samt standard forlængerkabler type WLL |
| Netværksforbundet standbyforbrug | Se vedhæftede filer for netværksbaseret standby-forbrug under den MotorController / brandcentral, som enheden er tilsluttet. |
Levering inkluderer
Motor med 100mm tilledning med fast-in/ fast-on stik til WLL kabelDownloads
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
Læs mere
